概況：

DAS組合密封圈是一種雙向作用活塞密封圈。 此組合密封圈是由一個彈性橡膠圈、兩個附加擋圈和兩個耐磨環所組成。本設計提供了一個緊湊的密封與導向相結合的方案'并適合安裝在封閉溝槽內的組合密封圈

說明

DAS組合密封圈包括一個彈性齒狀密封 圈、兩個擋圈和兩個耐磨壞。在中間有一個真正起密封作用的密封元件;而在每一邊各放置一個擋圈和一個耐磨環。擋圈防止密封圈被擠出到間隙中去;中間的密封圈是齒狀密封圈在靜止和運動時都能起良好密封作用。耐磨壞的作用是在缸體內對活塞導向，并且承受徑向力。

優點

一封閉的溝槽和整體式活塞一活塞總長度較短

一密封圈和耐磨環共用一個溝槽一活塞生產成本低，密封圈和耐磨環價廉

一對間隙的抗擠出能力極強一彈性密封圈不會扭曲和翻轉

一良好的防泄漏性能

一開斜切口的擋圈和耐磨環易于裝配

應用范圍

DAS組合密封圈經常在作往復運動的液壓 缸和活塞中用作密封元件，例如:輕型推土機、注塑機、吹瓶機、起重機、叉車、液壓閘門及農業機械等

技術數據

壓力:≤25MPa

速度:最大往復速度0.5 m/s

溫度: -30°C ～ + 110°C

介質:適用于石油基液壓油、難燃液壓液、環保安全液壓液(生物油)、水和其它，決定于密封圈材料

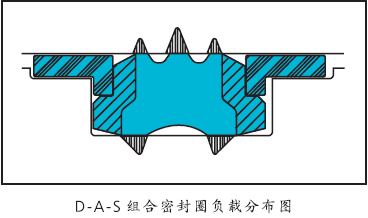

作用機理

三個密封唇都位于外徑上。兩個外端密封唇作均附加性密封'中間密封唇是較寬的，并且是主密封唇。在密封圈的內徑處(靜密封).與溝槽底徑的接觸面是比較寬的。在每邊安放一個擋圈對彈性體進行支承并防止其擠出。這種有臺階的擋圈可防止密封件在運行時產生旋轉。

材料

以下結構的D-A-$組合密封圈的材料是:

齒狀密封圈:丁蜻橡膠(NBR)

擋圈:含有添加劑的綠藍色聚氨醋彈性體耐磨環:玻璃纖維一增強熱塑性聚合物
